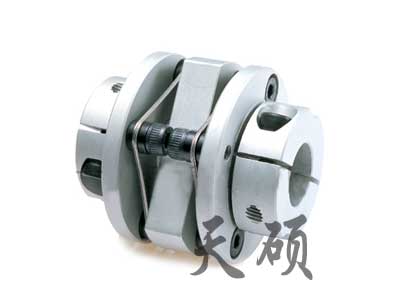

SE2SF多节法兰膜片联轴器
SE2SF Double plate springs coupling
产品特点:
1.膜片型弹性联轴器
2.高灵敏度、高扭矩刚性
3.零回转间隙
4.顺时针与逆时针回转特性完全相同
5.不锈钢膜片补偿角向和轴向偏差
6.利用夹紧螺丝固定
可根据用户需求进行非标订做,按客户要求开键槽
例如:SE2SF-39-0810
SE2SF:系列号 材质为铝合金
39:外经尺寸:39mm,夹紧螺丝固定
08:d1轴径为:8mm
10:d2轴径为:10mm
E2SF双节法兰膜片联轴器安装盘的找正和检测
为了确保安装盘的正确安装,可利用百分表检测安装盘的外圆及端面,外圆和端面的跳动均不应大于0.05mm,可利用百分表检测安装盘的外圆及端面,外圆和端面的跳动均不应大于0.05mm,对外圆直径大于250mm或对锥孔配合的安装盘,端面跳动在*限情况下允许为0.08mm。
检测两安装盘之间的距离
首先应将主、从动机器转子置于运转位置,然后测取两安装盘之间的距离F(在圆周向取3~4个读数的平均值),并使F尺寸符合安装总图上的尺寸(或间隔轴与这个片组实测尺寸之和),鼓形齿式联轴器,误差控制在0~0.4mm的范围内。若要采用轴向预补偿,则要根据所需的轴向预补偿数值来调整两安装盘之间的距离,此数值一般取联轴器所联驱、从动机安装盘端面距离的冷热变化值,GL链条联轴器。根据这一数值可采用实测法或估算法,以实测值*为准确。

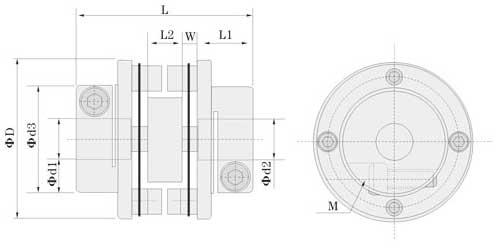

外型尺寸Dimensions  单位:mm

型号
Model
φd1φd2
轴径Bore
φD L φD3 L1 L2 M 拧紧力矩
Wrench Torque
(N.m)
SE2SF-34 6 8 9 34 37 21.6 12 7 M3 1.5
SE2SF-39 8 9 10 39 47 24 14.5 8 M4 3.4
SE2SF-44 10 11 12 14 44 47 29.5 15 9 M4 3.4
SE2SF-56 14 16 19 20 56 61 38 20 11 M5 7.0
SE2SF-68 15 19 20
22 24 25
68 74 46 24 14 M6 14.0
SE2SF-82 20 24 25
28 30
82 98 56 30 22 M8 25.0

技术参数Specifications  单位:mm

型号
Model
额定扭矩
Rated
Torque
(N.m)
*大扭矩
Max.Torque
(N.m)
*高转速
Max.Rotational
Frequency
(rpm)
惯性力矩
Moment of
Inertia
(kg ㎡)
静态扭矩
刚性
Static
Torsioral
Stiffness
(Nm/rad)
径向偏差
Enors of
Eccentricity
(mm)
角度偏差
Enors of Shaft
Angularity
(°)
轴向偏差
Enors of Shaft
End-slay
(mm)
重量
Mass
(g)
SE2SF-34-□□□□ 3.8 7.6 6000 6.5×10-6 1300 0.02 2 ±0.3 46
SE2SF-39-□□□□ 6.7 13.4 6000 12.5×10-6 2000 0.02 2 ±0.3 75
SE2SF-44-□□□□ 9.7 19.4 6000 24.5×10-6 2800 0.02 2 ±0.3 98
SE2SF-56-□□□□ 24 48 6000 82.5×10-6 4000 0.02 2 ±0.3 194
SE2SF-68-□□□□ 40 80 6000 225×10-6 6200 0.02 2 ±0.3 376
SE2SF-82-□□□□ 85 170 6000 985×10-6 8300 0.02 2 ±0.3 640

说明:惯性力矩和重量按*大孔径计算。
